Радиальные вентиляторы дымоудаления
WDR DU
Удаление газов и дымовоздушных смесей 400 °C или 600 °C. Свободные колёса с загнутыми назад лопатками, болтовая сборка без электродуговой сварки, силовой каркас.
11 типоразмеров3.55 … 11.2 · презентация пишет 14 — сверяем с заводом
1 500–100 000 м³/чв таблице номинал 1 725–41 674
до 2 283 Пастатическое давление
У / УХЛ / Т · 1 или 2для категории 1 нужен кожух
Обзор
Вентиляторы устанавливаются вне обслуживаемого помещения. Ко входу присоединяется круглый или квадратный воздуховод. Климат УХЛ / У / Т, категория размещения 1 или 2 по ГОСТ 15150. Для открытого воздуха (кат. 1) обязателен кожух от осадков.
Температура окружающей среды: −60…+40 °C (УХЛ), −40…+40 °C (У), −10…+45 °C (Т). Запылённость не более 100 мг/м³.
На старом сайте таблица габаритов ехала шапкой, графики шли стопкой из ~25 картинок, заявка не знала артикул. Здесь: фильтр, одна кривая, SKU в форме.
Конструктор обозначения
Пример из каталога: WDR DU-3.55-(0.55/1500)-П45-У1
Подбор по точке
| Вентилятор | Ø | Двигатель | кВт | А | об/мин | Q, м³/ч | P, Па | кг | H | L |
|---|
Поле характеристик
Точки — номиналы всех отфильтрованных моделей. Оранжевая кривая — ориентир для выбранной, не замена заводского графика из каталога.
Габариты
Шапка таблицы на текущем сайте съехала. Здесь размеры привязаны к выбранной строке: D колеса, H, h, L, L1, A… и рама с отверстиями d1 под виброизоляторы ДО.
С этим вентилятором
По условиям проекта противодымной вентиляции.
Развязка корпуса и сети воздуховодов.
Крепление в отверстия d1 рамы.

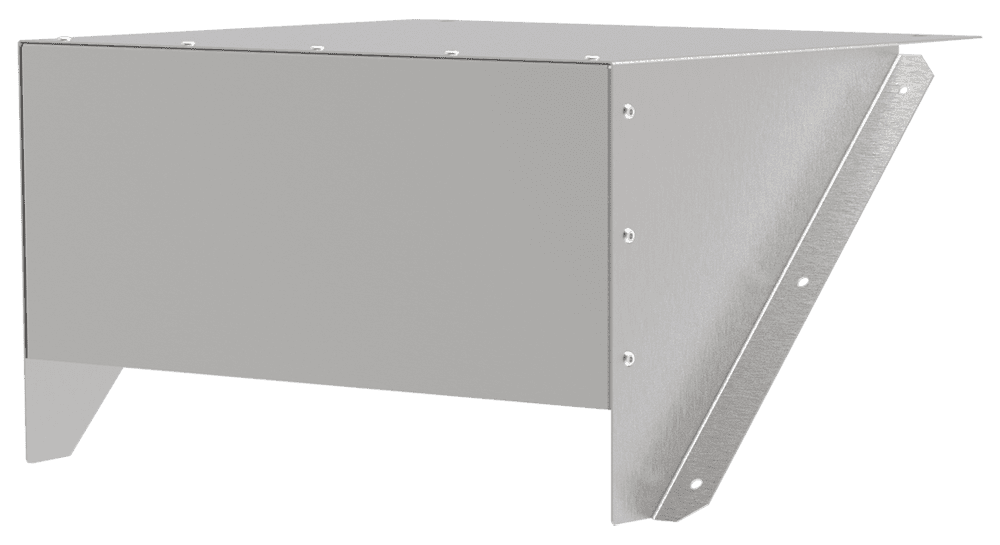

Обязателен для категории размещения 1.
Управление противодымной системой, ГОСТ Р 51321.1.
